تست کابل شبکه با دستگاه فلوک



تست کابل شبکه با دستگاه‌های Fluke Networks

منبع: وب‌سایت رسمی Fluke Networks

مقدمه

تست و گواهی‌سازی کابل شبکه یکی از مهم‌ترین مراحل تضمین کیفیت در پیاده‌سازی و نگهداری شبکه‌های مخابراتی و داده است. Fluke Networks با بیش از چهار دهه تجربه، ابزارهایی را برای تست انواع کابل‌های مسی و فیبر نوری ارائه می‌دهد که مطابق با استانداردهای TIA/EIA و ISO/IEC طراحی شده‌اند.

محصولات اصلی تست کابل شبکه

Copper and Ethernet Cable Testers

مدل‌هایی مانند MS2-100 و DSX CableAnalyzer برای ارزیابی مشخصه‌های فیزیکی کابل‌های مسی (Cat5e تا Cat8) طراحی شده‌اند. این دستگاه‌ها ولتاژ و جریان تست را از یک انتها عبور داده و پارامترهای WireMap، طول، مقاومت، NEXT و ACR را محاسبه می‌کنند.

Fiber Optic Testers

شامل CertiFiber Pro و FI-7000 برای اندازه‌گیری تضعیف، بازتاب (ORL) و اعتباردهی کابل‌های فیبر چندحالته و تک‌حالته.

Versiv™ Platform

پلتفرم ماژولار که امکان تعویض ماژول‌های مسی، فیبر و PoE را داشته و گزارش‌گیری با نرم‌افزار LinkWare™ را پشتیبانی می‌کند.

ویژگی‌های کلیدی

  • WireMap و Fault Locator
  • اندازه‌گیری طول و مقاومت دقیق تا 150 متر
  • تست Near-End و Far-End Crosstalk (NEXT/FEXT)
  • محاسبه Power Sum و Alien Crosstalk
  • دریافت و آنالیز نتایج در نرم‌افزار LinkWare و ذخیره در حافظه داخلی

این قابلیت‌ها به کمک الگوریتم‌های اختصاصی Fluke به کاهش زمان تست و افزایش دقت کمک می‌کنند.

ساختار عملکرد (Main Unit & Remote Terminator)

اصول کار دستگاه‌های مسی Fluke بر ارسال سیگنال‌های کنترلی از واحد اصلی به ریموت ترمیناتور استوار است. این واحدها با تحلیل اختلاف فاز و دامنه سیگنال‌های بازگشتی، انواع معایب مانند قطع، اتصالات معکوس، Split-Pair و کاهش پهنای باند را تشخیص می‌دهند.

به‌روزرسانی نرم‌افزار و فریمور

دستگاه‌های سری Versiv و DSX امکان دریافت فریمور جدید را از طریق نرم‌افزار LinkWare™ فراهم می‌کنند. به‌روزرسانی دوره‌ای تضمین می‌کند که آخرین استانداردهای TIA/EIA و ISO/IEC به‌درستی پشتیبانی شوند و باگ‌های گزارش‌شده رفع گردد.

پیامدهای عدم به‌روزرسانی و کالیبراسیون

  • حرکت تدریجی نتایج (Offset Drift) و افزایش خطای سیستماتیک
  • عدم انطباق با استانداردهای جدید TIA/EIA و ISO/IEC
  • گسترده شدن بازه عدم قطعیت و کاهش قابلیت تکرارپذیری نتایج
  • احتمال رد گواهی کابل در آزمایشگاه‌های معتبر
  • افزایش هزینه‌های دوباره‌کاری و ریسک‌های ایمنی بر اثر نقص در شبکه

نتیجه‌گیری

برای دستیابی به بالاترین دقت و اعتبار در تست کابل شبکه، رعایت موارد زیر ضروری است:

  1. خرید از نمایندگی رسمی Fluke Networks
  2. نصب دوره‌ای فریمورهای جدید
  3. کالیبراسیون منظم (حداقل سالی یک‌بار)
  4. مستندسازی کامل گزارش‌ها و شماره سریال دستگاه

با انجام این اقدامات می‌توانید از صحت نتایج آزمون و ضمانت‌نامه‌های معتبر Fluke بهره‌مند شوید و ریسک‌های پروژه را به حداقل برسانید.

© 2025 Fluke Networks. All rights reserved.

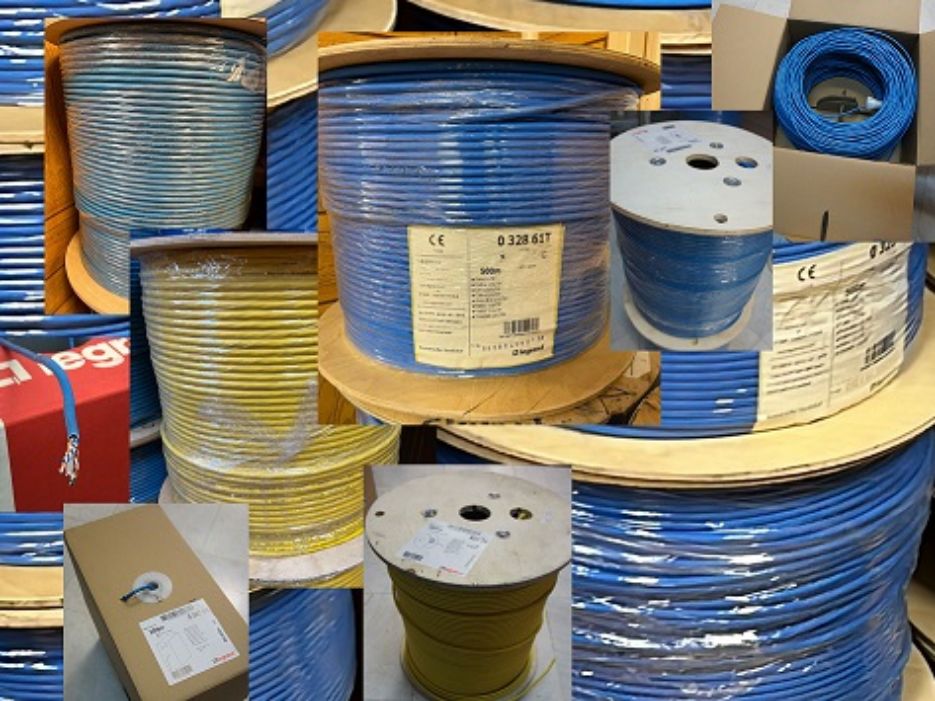

کابل های شبکه لگراند تقلبی



⚠️ هشدار درباره کابل‌های تقلبی لگراند



برخی سودجویان با سوءاستفاده از برند لگراند، کابل‌های شبکه تقلبی را با بسته‌بندی مشابه کالای اصل روانه بازار می‌کنند.



عناوین جعلی رایج برای فروش کابلهای تقلبی :

  • کابل لگراند های کوالیتی
  • کابل لگراند ایران
  • کابل وارداتی لگراند
  • کابل لگراند به شرط تست فلوک

دلایل استفاده کارخانه های ایرانی از برند جعلی روی محصول تولیدی به جای برند کارخانه سازنده ایرانی:

  • سود بیشتر
  • فرار از مالیات
  • عدم ارائه خدمات پس از فروش
  • عدم توانایی در دریافت استانداردها

تشخیص اصالت با تست فلوک:

  • هم دستگاه اصلی تست فلوک و هم ریموت دستگاه باید کالیبره و آخرین آپدیت روز و یکسان باشند
  • کارشناس مجرب و قابل‌اعتماد باشد
  • هد روم بالای ۷ باشد
کابل شبکه اصلی را فقط از فروشگاه‌های معتبر تهیه و عبارت "کابل اصل لگراند" را روی فاکتور قید کنید.

شبکه کابلی یا وای فای ؟
شبکه کابلی یا وای فای ؟



چرا در شبکه‌های LAN به جای وای‌فای از کابل مسی استفاده کنیم؟

در شبکه‌های محلی (LAN)، انتخاب بین کابل مسی و اکسس پوینت (Wi-Fi) تأثیر مستقیمی بر امنیت، پایداری و سرعت انتقال داده دارد. استفاده از کابل مسی مزایای مهمی دارد که در ادامه بررسی می‌کنیم.

۱. امنیت بالاتر

یکی از دلایل اصلی استفاده از کابل مسی به جای وای‌فای در شبکه‌های LAN، امنیت بیشتر آن است. شبکه‌های وای‌فای در معرض حملات سایبری مانند نفوذ غیرمجاز، شنود اطلاعات و حملات مرد میانی (MITM) قرار دارند.

مثال: در یک دفتر کاری، استفاده از شبکه کابلی مانع از دسترسی هکرها به اطلاعات حساس شرکت می‌شود.

۲. سرعت انتقال داده‌ها

کابل‌های مسی زوجی مانند Cat6 و Cat7 قادر به انتقال داده با سرعت بالا (گیگابیت بر ثانیه) هستند، در حالی که وای‌فای به علت نویز و محدودیت‌های فرکانسی، نمی‌تواند همیشه عملکرد پایدار و سریع ارائه دهد.

مثال: در یک سرور محلی، کابل شبکه Cat6 باعث انتقال فایل‌های حجیم با سرعت بالا بدون افت کیفیت می‌شود.

۳. کاهش نویز و اختلالات

شبکه‌های وای‌فای تحت تأثیر عوامل محیطی مانند دیوارها، دستگاه‌های دیگر و سیگنال‌های مزاحم قرار می‌گیرند، که منجر به کاهش کیفیت اتصال می‌شود. کابل‌های زوجی محافظت‌شده (Shielded Twisted Pair - STP) این مشکل را ندارند.

مثال: در یک مرکز داده (Data Center)، استفاده از کابل‌های STP باعث کاهش تداخل الکترومغناطیسی و افزایش کارایی شبکه می‌شود.

۴. پایداری بیشتر

برخلاف اتصال بی‌سیم که ممکن است به‌دلیل مشکلات سیگنال یا قطعی‌های ناگهانی دچار اختلال شود، کابل مسی اتصال پایدار و بدون قطعی ارائه می‌دهد، که برای کاربردهای حساس مانند سرورهای بانکی ضروری است.

نتیجه‌گیری

اگرچه وای‌فای برای دسترسی راحت‌تر کاربران گزینه مناسبی است، اما برای محیط‌های تجاری و شبکه‌های حساس، استفاده از کابل شبکه مسی گزینه‌ای ایمن‌تر، سریع‌تر و پایدارتر محسوب می‌شود.

موارد استفاده کابل های شبکه



مصارف کابل شبکه مسی زوجی در موارد مختلف

کابل‌های شبکه مسی زوجی (Twisted Pair) به دلیل هزینه مناسب، انعطاف‌پذیری و عملکرد مطلوب در بسیاری از کاربردهای شبکه مورد استفاده قرار می‌گیرند.

۱. استفاده در شبکه‌های خانگی

در شبکه‌های خانگی، کابل‌های زوجی برای اتصال کامپیوترها، مودم‌ها و سایر دستگاه‌های متصل به اینترنت استفاده می‌شوند.

مثال: اتصال کامپیوتر به مودم از طریق کابل Cat6 برای دسترسی سریع‌تر به اینترنت.

۲. کاربرد در شبکه‌های شرکتی و اداری

در شرکت‌ها و دفاتر، کابل‌های مسی زوجی برای ایجاد ارتباط بین کامپیوترها، سرورها و سوئیچ‌های شبکه به کار می‌روند.

مثال: استفاده از کابل Cat5e برای اتصال بین بخش‌های مختلف یک دفتر کاری.

۳. استفاده در دوربین‌های مدار بسته (CCTV)

کابل‌های شبکه مسی می‌توانند برای اتصال دوربین‌های تحت شبکه (IP Camera) در سیستم‌های امنیتی مورد استفاده قرار گیرند.

مثال: انتقال داده‌های تصویری از یک دوربین مداربسته به دستگاه ضبط و مانیتورینگ از طریق کابل Cat6.

۴. استفاده در مراکز داده و سرورها

مراکز داده به کابل‌های شبکه مسی زوجی برای اتصال سرورها، ذخیره‌سازها و تجهیزات شبکه نیاز دارند.

مثال: استفاده از کابل‌های Cat6a در دیتاسنترها برای انتقال داده‌های با پهنای باند بالا.

کابل‌های شبکه مسی زوجی به دلیل قابلیت‌های انتقال داده مناسب، همچنان در بسیاری از پروژه‌های شبکه نقش کلیدی دارند.

ساختار و انواع کابل شبکه کامپیوتری
ساختار و انواع کابل شبکه کامپیوتری



ساختار و انواع کابل‌های شبکه مسی به هم تابیده

ساختار فیزیکی کابل شبکه

۱. ساختار فیزیکی کابل شبکه

لایه‌های کابل شبکه

کابل‌های شبکه مسی از **چهار زوج سیم به هم تابیده** تشکیل شده‌اند که هر زوج دارای پیچش متفاوتی است تا از تداخل بین زوج‌ها جلوگیری شود.

  • ✅ **هادی داخلی:** معمولاً از **مس خالص** یا **آلومینیوم با روکش مسی** ساخته می‌شود.
  • ✅ **عایق سیم‌ها:** از مواد **PVC یا LSZH** برای جلوگیری از تداخل استفاده می‌شود.
  • ✅ **روکش محافظ:** لایه‌ای برای محافظت در برابر نویز و آسیب‌های فیزیکی.
  • ✅ **شیلد یا فویل:** در کابل‌های **STP، FTP و SFTP** برای کاهش نویز الکترومغناطیسی.

۲. استانداردهای کابل شبکه

استانداردهای کابل شبکه

کابل‌های شبکه بر اساس استانداردهای بین‌المللی طراحی و تولید می‌شوند:

  • ✅ **ISO/IEC 11801:** استاندارد جهانی کابل‌کشی ساخت‌یافته.
  • ✅ **TIA/EIA-568:** استاندارد آمریکایی برای کابل‌کشی شبکه.
  • ✅ **IEEE 802.3:** استانداردهای مربوط به اترنت و تست‌های عملکردی.

۳. مقدار NVP (Nominal Velocity of Propagation)

مقدار NVP در کابل شبکه

✅ **NVP** نشان‌دهنده سرعت انتشار سیگنال در کابل نسبت به سرعت نور است.

✅ مقدار **NVP** برای کابل‌های **Cat 6** معمولاً **۶۹% تا ۷۲%** است.

✅ مقدار **NVP** بالاتر نشان‌دهنده کیفیت بهتر کابل و کاهش تأخیر در انتقال داده است.

۴. AWG (American Wire Gauge)

AWG در کابل شبکه

✅ **AWG** واحد اندازه‌گیری ضخامت سیم‌های مسی است.

✅ هرچه مقدار **AWG** کمتر باشد، ضخامت سیم بیشتر است.

✅ معمولاً کابل‌های شبکه از **AWG 23 یا AWG 24** استفاده می‌کنند.

۵. دسته‌بندی کابل‌های شبکه

دسته‌بندی کابل‌های شبکه

✅ **Cat 5e:** سرعت **۱ گیگابیت بر ثانیه**، مناسب برای شبکه‌های معمولی.

✅ **Cat 6:** سرعت **۱۰ گیگابیت بر ثانیه**، دارای روکش ضخیم‌تر.

✅ **Cat 6A و بالاتر:** مناسب برای ارتباطات پرسرعت و دیتاسنترها.

۶. پهنای باند و مقاومت کابل شبکه

پهنای باند و مقاومت کابل شبکه

✅ **پهنای باند:** مقدار داده‌ای که کابل می‌تواند در واحد زمان منتقل کند.

✅ **مقاومت الکتریکی:** مقدار مقاومت کابل در برابر جریان الکتریکی، معمولاً کمتر از **۹ اهم در ۱۰۰ متر**.

✅ **بندویت (Bandwidth):** نشان‌دهنده ظرفیت انتقال داده در فرکانس‌های مختلف.

شرایط استاندارد تست فلوک کابل شبکه



شرایط استاندارد تست فلوک کابل شبکه

شرایط استاندارد تست فلوک

۱. شرایط کابل در تست فلوک

شرایط کابل در تست فلوک

✅ **کابل باید باز باشد:** کابل‌های تست‌شده نباید به‌صورت کلاف باشند، زیرا پیچ‌خوردگی و تنش مکانیکی می‌تواند روی نتایج تست تأثیر بگذارد.

✅ **طول کابل:** برای تست **Permanent Link** معمولاً **۹۰ متر** و برای **Channel** تا **۱۰۰ متر** استاندارد است.

✅ **نوع کابل:** کابل‌های **Cat 6، Cat 6A و Cat 7** باید مطابق استانداردهای **TIA/EIA-568** تست شوند.

۲. تنظیمات دستگاه تست فلوک

تنظیمات دستگاه تست فلوک

✅ **آپدیت نرم‌افزار دستگاه:** دستگاه تست فلوک باید آخرین نسخه **Firmware** را داشته باشد تا نتایج دقیق‌تری ارائه دهد.

✅ **تنظیم مقدار NVP:** مقدار **NVP (Nominal Velocity of Propagation)** برای کابل‌های **Cat 6** معمولاً **۶۹% تا ۷۲%** است.

✅ **انتخاب نوع تست:** باید مشخص شود که تست **Permanent Link** یا **Channel** انجام می‌شود.

۳. نحوه اجرای تست فلوک

نحوه اجرای تست فلوک

✅ **اتصال صحیح کانکتورها:** استفاده از کانکتورهای استاندارد و نصب صحیح آن‌ها برای جلوگیری از افت سیگنال.

✅ **بررسی نویز محیطی:** کابل نباید در مجاورت کابل‌های برق یا منابع نویز قرار گیرد.

✅ **تحلیل نتایج:** بررسی مقادیر **Return Loss، NEXT، Insertion Loss** و سایر پارامترها.

۴. استانداردهای بین‌المللی تست فلوک

استانداردهای تست فلوک

✅ **ISO/IEC 11801:** استاندارد جهانی کابل‌کشی ساخت‌یافته.

✅ **TIA/EIA-568:** استاندارد آمریکایی برای کابل‌کشی شبکه.

✅ **IEEE 802.3:** استانداردهای مربوط به اترنت و تست‌های عملکردی.

تست فلوک چیست ؟



 تست فلوک و مولفه‌های آن

دستگاه تست فلوک

۱. تست فلوک چیست؟

فرآیند تست فلوک

تست فلوک یکی از مهم‌ترین روش‌های بررسی کیفیت کابل‌های شبکه است که با استفاده از دستگاه‌های تخصصی، عملکرد کابل را از نظر انتقال داده، نویز و افت سیگنال ارزیابی می‌کند.

۲. انواع تست فلوک

انواع تست فلوک

تست پرمننت (Permanent Link): بررسی کابل‌های دائمی و کانکتورهای اصلی بدون در نظر گرفتن پچ‌کوردها.

تست چنل (Channel): شامل کابل‌های دائمی، پچ‌کوردها و تمامی اتصالات میان‌راهی برای بررسی عملکرد کلی شبکه.

۳. مولفه‌های تست فلوک

مولفه‌های تست فلوک

Return Loss: میزان سیگنال برگشتی به فرستنده، مقدار بالای 4 دسی‌بل نشان‌دهنده کیفیت بهتر است.

Insertion Loss: افت سیگنال در طول کابل، مقدار کمتر از 10 دسی‌بل در ۱۰۰ متر مطلوب است.

NEXT (Near-End Crosstalk): میزان تداخل بین سیم‌های مختلف، مقدار بالاتر از 6 دسی‌بل نشان‌دهنده کاهش نویز است.

Propagation Delay: مدت زمان انتقال سیگنال از یک طرف کابل به طرف دیگر.

Delay Skew: تفاوت زمان انتقال بین سریع‌ترین و کندترین زوج سیم.

۴. نحوه تحلیل گزارش تست فلوک

گزارش تست فلوک

✅ **PASS:** کابل استاندارد است و تمامی پارامترها در محدوده قابل قبول قرار دارند.

❌ **FAIL:** یکی از پارامترها خارج از محدوده استاندارد است و کابل نیاز به بررسی دارد.

⚠️ **PASS***: تست موفق بوده اما برخی پارامترها در حد مرزی قرار دارند.

۵. روش‌های بهبود عملکرد کابل در تست فلوک

روش‌های بهبود تست فلوک

✅ استفاده از کابل‌های **مس خالص** به جای آلومینیوم با روکش مسی.

✅ انتخاب **کانکتورهای استاندارد** و نصب صحیح آن‌ها.

✅ کاهش **نویز محیطی** با رعایت فاصله مناسب از کابل‌های برق.

روش تشخیص کابل شبکه اصلی لگراند



راهنمای تشخیص کابل شبکه لگراند اصلی از نمونه‌های تقلبی

مقایسه کابل شبکه اصلی و تقلبی

۱. تفاوت‌های فیزیکی کابل‌های اصلی و تقلبی

تفاوت‌های فیزیکی کابل

جنس هادی: کابل‌های اصلی از مس خالص ساخته شده‌اند، در حالی که نمونه‌های تقلبی ممکن است آلومینیوم با روکش مسی باشند.

انعطاف‌پذیری: کابل‌های استاندارد نرم‌تر هستند و به‌راحتی خم می‌شوند بدون اینکه آسیب ببینند.

کیفیت روکش: روکش استاندارد در کابل‌های اصلی باعث کاهش نویز و محافظت بهتر می‌شود.

۲. تست‌های فنی برای تشخیص کابل اصلی

نتایج تست فلوک

Return Loss: مقدار بالای 4 دسی‌بل نشان‌دهنده کیفیت بهتر کابل است.

Insertion Loss: افت سیگنال باید کمتر از 10 دسی‌بل در طول ۱۰۰ متر باشد.

NEXT: مقدار بالاتر از 6 دسی‌بل باعث کاهش تداخل نویز می‌شود.

۳. تفاوت تست پرمننت و چنل

تفاوت تست پرمننت و چنل

🔹 تست پرمننت (Permanent Link): فقط شامل کابل‌های دائمی و کانکتورهای اصلی است و پچ‌کوردها لحاظ نمی‌شوند.

🔹 تست چنل (Channel): شامل کابل‌های دائمی، پچ‌کوردها و تمامی اتصالات میان‌راهی است و شرایط عملیاتی واقعی را بررسی می‌کند.

۴. مشکلات کابل‌های تقلبی

مشکلات کابل تقلبی

افت سرعت شبکه و قطعی ارتباط

افزایش نویز و تداخل سیگنال

هزینه‌های ناشی از خرابی و جایگزینی کابل‌های بی‌کیفیت

۵. روش‌های اطمینان از خرید محصول اصل

روش‌های تایید اصل بودن کابل لگراند

خرید از تأمین‌کنندگان معتبر

درخواست فاکتور رسمی و ضمانت اصالت کالا

انجام تست فلوک در حضور مشتری برای تایید کیفیت محصول
